產品名稱:自動顯微維氏硬度圖像處理系統
型號:HVG-1000XY/LJV2.0
主機:HVG-1000XY
附件:見附件技術方案
控制系統:HV-LJV2.0系統

一、HVG-1000XY/LJV2.0主要技術參數
1.1試驗載荷:10, 25, 50, 100, 200, 300, 500, 1000(gf) 共8檔
1.2加載方法:直接數字控制,自動完成加、卸試驗負荷。
1.3力值精度:0.5%
1.4物鏡:40×和 10×各一個
1.5壓頭、物鏡轉換:自動轉塔
1.6試驗力保持時間:5-60 秒
1.7聚焦方式:自動或者手動
1.8升降工作臺方式:自動電腦控制或者手動搖桿
1.9測量方式:HV或者HK
1.10壓頭:金剛石壓頭
1.11驅動馬達:步進電機驅動
1.12載物臺驅動方向:X、Y軸任意方向移動
1.13載物臺尺寸:110×110×50 mm
1.14自動工作臺范圍:50×50 mm
1.15較小移動單位:1 um
1.16重復定位精度:<3μm
1.17移動速度:配有2檔速度(用戶可以自己設定)
1.18測定方式:橫向、縱向、鋸齒形等,用戶可以任意設定。
1.19軟件適用系統:Windows XP
1.20自動讀數重復性:±0.8%
1.21自動對焦時間:不超過4秒
1.22自動讀數時間:一般在以內
1.23較小讀數可能壓痕:5μm
1.24較小檢測單位:0.0625μm
1.25目鏡:10×數字式目鏡一個
1.26目鏡光路轉換:自動
1.27目鏡較大測量長度:在 10×下為 800μm ,在 40×下為 200μm。
1.28硬度數字顯示取 0.1HV
1.29語言版本:中文
1.30軟件輸出報告格式:excel 或者word格式,客戶任選。
1.31升降機構:直驅升降結構,由搖桿控制行程,上下左右全自動跟蹤。
1.32數字?jǐn)z像頭:分辨率300萬像素、1/2靶面,實時顯示硬度圖像,可存儲、打印圖像
1.33軟件功能:通過軟件能夠?qū)崿F(xiàn)硬度計的打壓—保載—卸載—讀數—數據記錄—壓痕放大—測量、壓頭和物鏡自動切換功能;系統與硬度計聯動,具有壓力聯動、轉塔聯動、加載聯動、測量聯動、光源預置、圖像采集、自動測量和圖文報告等功能。
1.34樣品較大高度 100mm; 樣品較大寬度 98mm。
1.35薄膜面板操作,數字顯示測試結果。
1.36D1和 D2測量時手動測微目鏡。
1.37通訊接口 RS232:一個
1.38打印機接口:一個
1.39內置打印機:一個
(可提供詳細技術方案與協議)

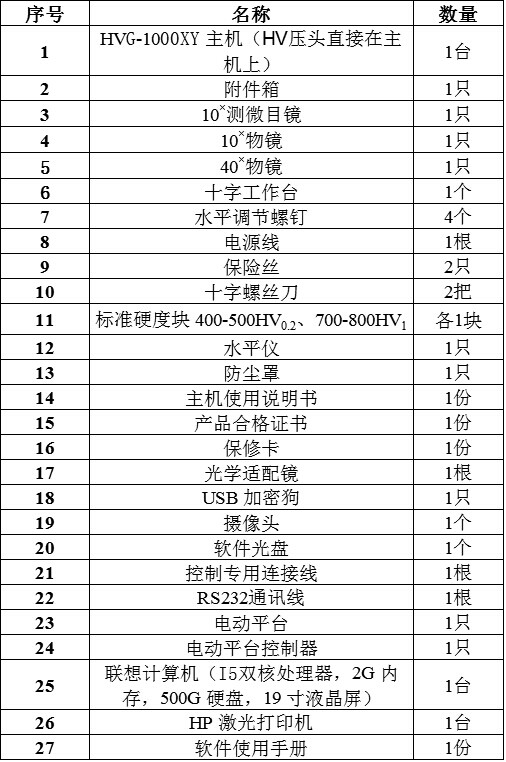

二、基本配置
